氟碳漆易发生气泡的原因有哪些？

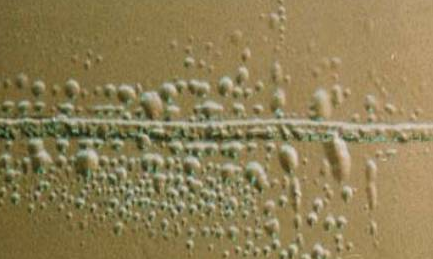

漆膜起泡是涂膜干结后,部分与被涂物工件表面失去附着力,以不同直径的球状小泡向上膨胀鼓起,气泡有大小，泡内可以含液体、蒸汽、其他气体、结晶物。泡的尺寸多依赖于基材表面的附着力、泡内液体或气体的压力以及未来跟涂料基材的附着力保持平衡而将漆膜拉伸反向顶起的程度。气泡的存在不仅会影响到漆膜的装饰效果，还会影响到漆膜的保护效果。气泡的发生通常由以下原因造成的：
-
1、涂刷在金属基材时没有彻底清除表面的油污就开始刷底漆或者刮腻子，基材表面氧化物、可溶性盐等物质是涂层气泡的诱发点。
-
2、氟碳漆喷涂外墙时基层墙体未完全干燥，就急于涂装施工，涂漆后水分向外扩散顶起漆膜，严重的漆膜可撕起。水泥基底保养不得少于一个月（严寒地带及通风差的场所时间相应增加），含水率用砂浆表面水分仪准确测定，也可用透明塑料薄膜覆盖法初步判定，必须不超过8%，因为基层湿度太大还可能导致膜面失去本身的光泽度。干燥混凝土或水泥砂浆基层含水率须小于8%。
-
3、在没有干透的底漆上涂装面漆，内部的挥发性液体受热膨胀而将漆膜拱起。对已起泡的部位，彻底清除后重新修补，未除净的锈蚀、氧化皮等于涂料中某些物质或从漆膜微观通道内渗入的水、气体、腐蚀介质反应，生产气体，加上环境温度、湿度的影响，也会造成涂层气泡。
-
4、刚涂装的新漆膜，很快接近高温或受日光直射，由于表面迅速干燥成膜，而稀释剂继续往外挥发，将漆膜顶起，造成起泡。
-
-
5、施喷件的表面（填料、裸露金属等）未进行充分的清洁；漆面中含有（或残留有）溶剂、水份或空气。
-
6、底材生锈气泡（涂装底漆前钢材表面存在盐分，酸性物质，杂质等引起生锈，体积膨胀）腐蚀性气体，如 H 2 S，HCl 和 CO 2 等，穿过涂层并被吸收，与底材表面化学发生反应，而后膨胀使涂膜拱起。
-
7、阴极保护不兼容， 阴极保护太过，钢板上产生足够量的氢气，产生压力而导致起泡。
预防
-
ü 油漆搅拌后，放置一段时间，让气泡溢出
-
ü 调整黏度不宜太大
-
ü 被涂物表面温度过高时调整作业时间，增加稀释剂
-
ü 施喷件表面应干燥清洁，上面不能残留有水份和溶剂
-
ü 喷涂面漆后，工件应放置在干燥的环境中
-
ü 为防治底材生锈气泡，在涂装前对底材表面处理要好
![]()
莱格卫是东莞市黄氏化工有限公司旗下的工业防腐油漆品牌，公司成立于2001年坐落东莞虎门镇，是一家集化工研发、生产、销售、贸易于一体的综合性公司。东莞市黄氏化工有限公司旗下品牌“莱格卫涂料”产品被广泛应用于机器制造、船舶、供热设备、桥梁工程、钢结构防腐工程、城市建设、冶金、石油及化工、汽车制造、重工业防腐等各大行业防腐领域。产品系列含环氧富锌底漆、无机富锌底漆、冷镀锌漆、氯化橡胶漆、氟碳漆、轻金属专用漆、丙烯酸漆、聚氨酯漆、丙烯酸聚氨酯面漆、环氧树脂漆、重防腐漆、环氧地坪漆、防锈漆及耐高温漆等，以及各类水性工业防腐漆、粉末防腐涂料。
全国服务热线：400-0668-517
销售电话：0769-88888538
24小时咨询热线：13016640577
24小时咨询热线：13790527388
24小时咨询热线：13728384277
24小时咨询热线：18024616745
分享按钮
