黄氏展示3 黄氏展示2 黄氏展示1
油漆标准
油漆标准

钢结构氟碳漆涂装前的处理标准


大家不知道对钢材有没有特别了解,钢材以强度高、自重轻、整体刚度好、抵抗变形能力强等特性被应用于大型厂房、场馆、超高层等领域。钢结构容易锈蚀,一般钢结构要除锈、镀锌或涂料,且要定期维护。

那么,如何对钢结构进行除锈和涂料呢?这个在我国是有明确规定的,下面我们就来给大家一一讲解:

户外钢结构防腐,我们一般都推荐氟碳漆,因为它的防腐性能好,耐酸碱、耐紫外线、自洁性能及超长的使用时限是很多油漆无法比拟的。

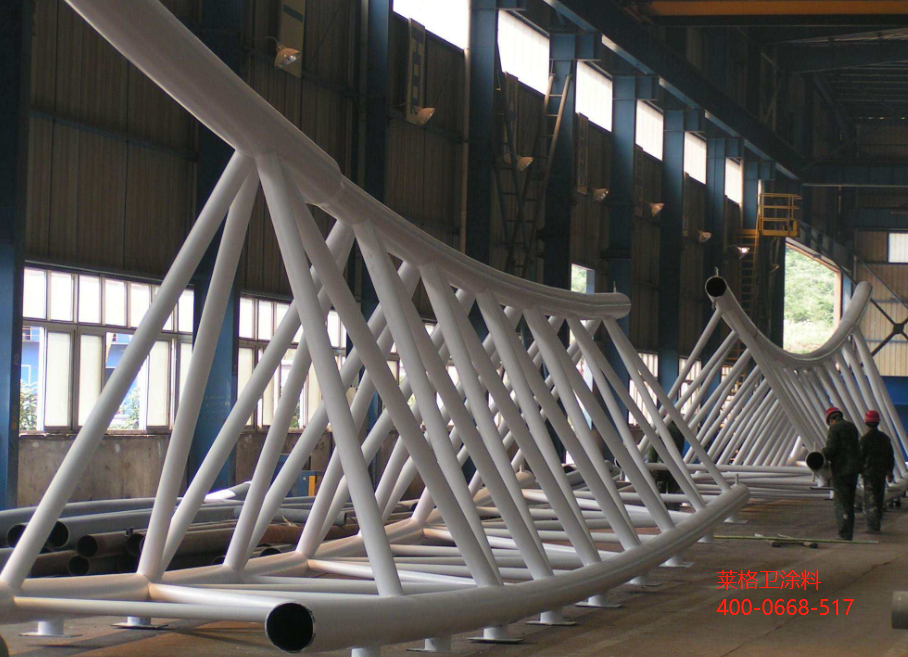

 氟碳漆

氟碳漆涂装钢结构流程一般为:

基材表面处理——底漆施工涂装——中间漆施工涂装——面漆施工涂装——项目检查验收。

基材表面处理:那就是要对钢材进行除锈,根据国家标准GB8923—88《涂装前钢材表面修饰等级和除锈等级》,一般,被涂的金属表面,需彻底清除油污、氧化皮、铁锈、旧涂层等,可采取抛丸或喷砂方法,达瑞典除锈标准sa2.5级,粗糙度达30-70μm; 也可采用手工除锈方法,达瑞典除锈标准ST3级,粗糙度达30-70μm。涂料应在表面处理完成后4h内施工于准备涂装的表面上,当所处环境的相对湿度不大于60%时,可以适当延时,但不应超过12h,不管停留多长时间,只要表面出现返锈现象,应重新除锈。

底漆施工涂装:在对基材进行处理之后,要进行涂装油漆了,首先,氟碳漆是不适合直接涂装在基材上面的,因其粘度比较低,涂装氟碳漆之前需要涂装一层底漆。而底漆的选择有很多,比如环氧底漆、铁红环氧防锈底漆、富锌底漆都适合与氟碳漆配套使用,不同环境使用的底漆也各不相同,如c3/c4恶劣环境下,应该使用环氧富锌底漆作为配套使用。

中间漆施工涂装:很多业主问,能不能不用涂装中间漆?其实,中涂层漆也可以不用涂装,不过,那是要求一般防腐的。如果在恶劣环境下(靠近沿海区域、河流)是一定需要中涂层的,因为恶劣环境下的腐蚀程度也会更严重,中涂层能增加其防腐性能。

面漆施工涂装:氟碳漆推荐采用喷涂工艺,涂装1-2道,推荐膜厚60微米。涂层无漏涂,漆膜光滑平整,无气泡、橘皮等漆病。

总结:表面防腐对于钢结构工程而言是非常重要的,当前直接有效的防腐措施是涂装防腐涂料。使用氟碳漆对钢结构防腐,每一个施工环节都要严格按照要求操作,表面处理是涂装的前提,对防腐效果、使用年限的影响很大;配套体系方案的设计需要与钢结构所处的腐蚀环境相符合,具有针对性的保护。


分享按钮
