微信扫码分享
产品名称：厚浆型环氧防腐漆
产品品牌：莱格卫
计量单位：kg
规格型号：主漆20KG/桶，固化剂5KG/桶，稀释剂5KG/桶或15KG/桶
产品特性：固含量高，防腐性能
产品用途：适用于钢结构、管道、储罐、机器等设备表面的防腐,也可用于化工厂、化肥厂、电厂、炼油厂、造纸厂、污水处理厂混凝土防腐涂装。
储存时间：2年
欢迎咨询：400-0668-517；0769-88888538
| 产 品 特 性 | 1. 优异的防腐保护性能 2. 可沉浸于清水和海水中。 3. 优异的耐溶剂性和抗化学性。 4. 不受溶剂、酸、碱、盐、水气、油脂、洗涤剂溅湿和溢出的影响。 5. 具有良好的耐磨性。 6. 在钢材或砖石表面亦可自作底漆 7. 厚浆型高固含量。 | ||
| 产 品 用 途 | 厚涂型环氧防腐漆适用于钢结构、管道、储罐、机器等设备表面的防腐,也可用于化工厂、化肥厂、电厂、炼油厂、造纸厂、污水处理厂混凝土防腐涂装。 | ||
| 颜 色 | 来样定制 | ||
| 混 合 比 率 | 主漆：固化剂：稀释剂=6：1：适量 | ||
| 闪点 | 甲组份(基料)27℃乙组份(固化剂)27℃ | ||
| 比 重 | 1.5kg/l | ||
| 涂 装 膜 厚 | 干膜厚度：100~200μm；湿膜厚度：140~280μm | ||
| 涂 覆 率 | 理论值 : 200~300g/㎡ 实际值 : 与表面处理, 外界环境, 施工方法等多种因素有关。 | ||
| 混合使用期 | 温度(℃)： 混合使用期(hrs)： | 5 10 20 30 使用动力工具或手动工具充分搅拌均匀 | |
| 施 工 方 法 | 无气喷涂、喷嘴口径、喷出压力 | ||
| 无空气喷涂 喷嘴口径 喷出压力 稀释比率 | 推荐 约0.43～0.53mm 10～15Mpa | ||
| 干燥时间&涂装间隔 | 温度(℃) 指触干燥(hrs) 半硬干燥（hrs） 最小涂装间隔(hrs) 最大涂装间隔(days) | 5℃ 10 20 30 12hrs 10hrs 10hr 7hr 48hrs 48hrs 16hrs 12hrs 48hrs 24hrs 16hr 12hr | |
| 稀释剂 | 环氧稀释剂 | ||
| 储存期限 | 1年 | ||
| 包 装 规 格 | 主漆20KG/桶，固化剂5KG/桶，稀释剂5KG/桶或15KG/桶 | ||
| 适 用 下 涂 | 多种底漆和中层漆配套或参考我公司的配套。 | ||
| 表 面 处 理 | 未涂底漆的表面需经抛丸或喷砂处理达Sa2.5级，可与各种车间底漆，防锈底漆配套。 | ||
| 安 全 注 意 事 项 | 任何油漆施工中均应保证提供以下措施: 避免接触皮肤和眼睛。 如果油漆接触到皮肤，应用温水以及（或者）适当的清洗剂清洗。如果油漆接触到眼睛，应用大量水冲洗并立即就医。 保证良好的通风。 涂料中含有可燃物质。请远离火花并禁止在临近地区吸烟。 现场遵守一切健康安全规定。 | ||
| 提 醒 注 意 | 本说明书所提供信息均为目前我方所掌握最全面正确的资料，鉴于产品使用条件非我方所 能控制，此中信息不含担保，即仅在选取产品上对买方负责。由于我公司产品及生产工艺 的不断发展，此中所有信息均以我方确认为准。 | ||

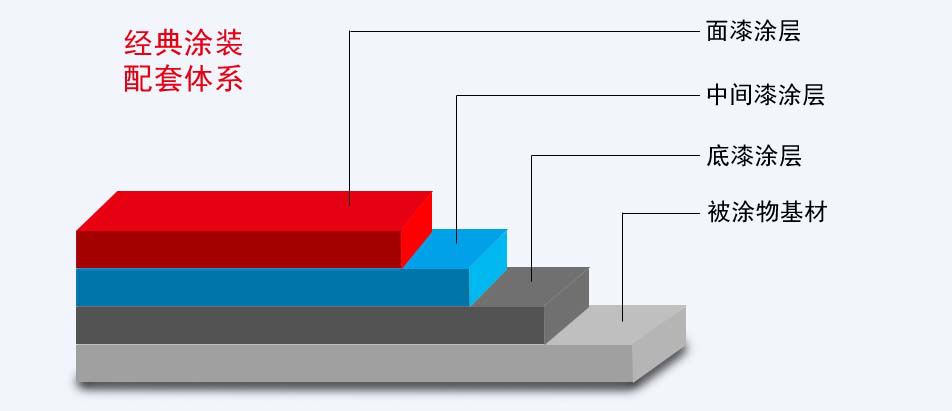

配套体系
建议涂装道数：无气喷涂1~2道,刷涂或滚涂2~3道。
前道配套用漆：环氧富锌底漆、环氧底漆、无机富锌底漆。(或直接涂装在除锈质量达到Sa2.5级的钢铁表面上)。
后道配套用漆：环氧面漆、氯化橡胶面漆、醇酸面漆、聚氨酯面漆。
施工工艺
表面处理
涂有锌粉底漆的钢铁:除净所有的油污、杂物和锌盐。
镀锌钢材:以弹性砂轮片除净所有的油污,杂物和锌盐,如用于水下部位则必须采用轻扫喷砂进行表面处理。
未经曝晒过的喷锌钢材:除净所有的油污杂物和锌盐。
钢铁:喷砂处理至Sa2.5级。
涂有车间底漆的钢材:采用轻扫喷砂或风动(电动)工具进行二次除锈,除锈质量达到St3级。
与可以配套的旧漆膜:除净所有的油污杂物。
底材温度
底材温度须高于露点以上3℃
室外施工时底材温度低于5℃时,环氧与固化剂的固化反应停止,不能进行施工涂装。
