琉璃宝塔位于湖北黄石的东方山上,因地理位置、气候条件、海拔等因素致使宝塔长期处于高湿高温高盐雾的环境中,以黄铜、紫铜等主体部分的防腐防锈等防护施工尤为重要。琉璃宝塔主体已基本完工,其中以黄铜、紫铜等铜材为主体的装饰部分均采用氟碳漆涂层体系进行防护涂装。
氟碳漆涂层防护体系具有其他涂层不可比拟的超强耐候性和优良的防腐蚀性,其中铜材氟碳漆产品经国家专业检测机构耐人工气候老化试验6000h后表明,涂层△E≤1.42,粉化≤2级,保光率>80%。氟碳漆涂层发挥防护作用的同时,对被涂物起到美化装饰作用,使建筑物户外长期使用时保持良好的外观装饰效果。
琉璃宝塔的斗拱、角柱、栏杆、屋宇等部件均采用黄铜、紫铜等铜基材,在工厂完成铜材氟碳漆防护涂装后现场进行组成安装。其中以紫铜为基材的栏杆、以黄铜为基材的屋宇的氟碳漆涂装为:前处理→铜材氟碳罩光清漆;以黄铜为基材的斗拱和角柱的涂装为:前处理→氟碳底漆→氟碳面漆→氟碳罩光清漆。其具体涂装工艺如下:
铜材前处理
基材的表面前处理多采用物理和化学两种方式。铜材表面的处理主要为:
1、采用手工打磨机对铜材表面进行打磨,达到破坏基材表面的目的,后将基材表面清洁干净;
2、使用脱脂剂或除油剂等专业试剂去除铜材表面的油脂、氧化层等污物,达到破坏基材表面目的的同时保证其清洁干净;
3、铜材前处理保证基材干净整洁,同时也增强漆膜与基材间的附着力。
无论是涂装氟碳色漆的斗拱、角柱还是仅涂装氟碳罩光清漆的屋宇、栏杆,铜材的前处理均是不可或缺的。

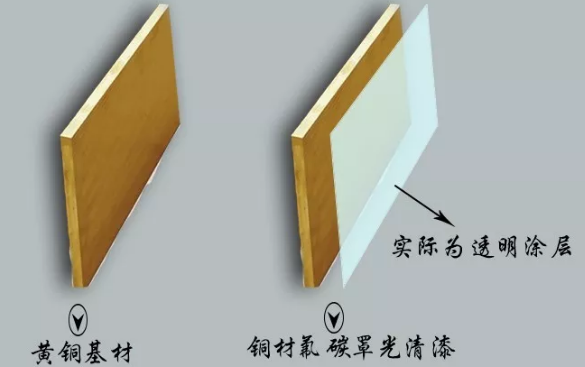

涂氟碳罩光漆
1、中氟氟碳罩光清漆为双组份涂料,按主漆:固化剂:稀释剂=10:1:2-4的比例混合,搅拌均匀,静置熟化10min后方施工涂装。
2、氟碳罩光清漆直接涂装于黄铜、紫铜等基材,漆膜(干膜)厚度控制为25-35μm,以保证涂层防护作用的充分发挥。
氟碳罩光清漆具有较高光泽,宝塔屋宇采用黄铜涂装罩光漆为瓦片进行安装,其阳光照射下熠熠生辉。
涂氟碳色漆

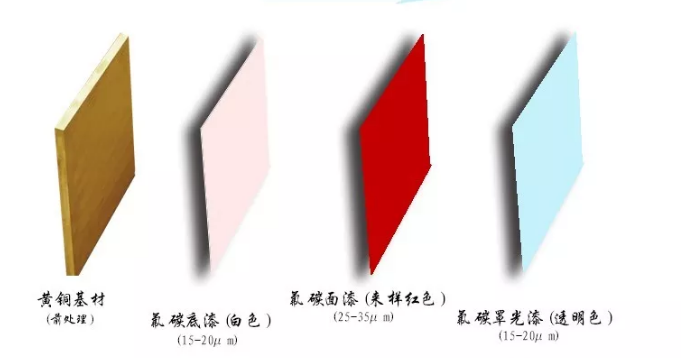

琉璃宝塔的斗拱、角柱以黄铜为基材,采用镂空套色技术制作涂装而成。其采用氟碳底漆(白色)→氟碳面漆(来样红色)→氟碳罩光清漆(透明色)的涂装组合方式,对黄铜基材进行防护和装饰。
1、氟碳漆具双组份涂料,底漆、面漆均按主漆:固化剂:稀释剂=10:1:3-4的比例混合,搅拌均匀,静置熟化10min后施工涂装。
2、氟碳白色底漆涂装膜厚(干膜)控制为15-20μm,氟碳面漆(来样红色)涂装膜厚(干膜)控制为25-35μm,氟碳罩光清漆涂装膜厚(干膜)控制为25-20μm,以此保证漆膜涂层的防护效果。
3、氟碳面漆(来样红色)属鲜艳色系,相对于其他浅色系、深色系等颜色,其耐候性能较为敏感,涂装罩光漆对其进行较好的防护,同时增强涂层光泽,提高涂层整体的防护和装饰作用。
琉璃宝塔高居东方山,融合阙、龛、阁、台等,加之现代声光系统,使其将成为黄石一地标性建筑,屹立于山顶熠熠生辉。
联系我们:
联系地址:东莞市虎门镇莞太路503号
营销中心:黄氏综合大厦
联系电话:18925577711
联系人: 琼姐
