黄氏展示3 黄氏展示2 黄氏展示1
工程案例
工程案例

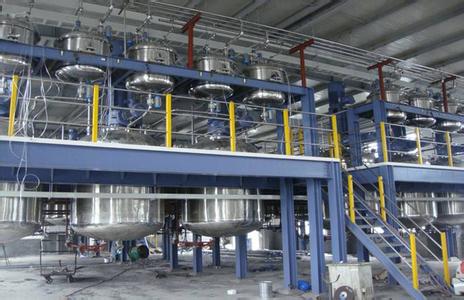

佳xx化工厂室内钢结构油漆防腐方案


钢结构油漆

佳xx化工厂钢构采用预制件轻型钢结构,不方便喷砂处理,除锈采用动力工具和人工打磨的方式结合,使用的环境有较高的湿热蒸汽、碱性气体。经双方技术人员讨论后,采用了莱格卫的环氧防腐油漆配套方案。

该方案的主要优点:耐水、耐潮湿、耐热、热汽,耐碱。其中底漆和中间漆在钢结构预制件上喷涂,彩色环氧面漆在按照完毕之后喷涂。油漆配套方案也推荐用于耐水、耐湿热、耐碱性其他腐蚀、耐有等室内设备的防腐涂装。

一、 钢结构予制

将所用钢结构的型钢、予制件、板料按图纸下料。

二、 钢结构予制件防腐

1. 将已下料的钢结构件喷砂除锈达Sa2.5级。
2. 喷砂后的予制件在4小时内涂刷环氧铁红底漆,厚度≥40µm。
3. 予制件的予焊接部位(焊接时的焊道两侧)予涂可焊性无机富锌漆,厚度≥25µm。
4. 钢结构予制件底漆表干后,涂刷环氧云铁中层漆,厚度≥60µm。
三、 化工厂钢结构焊接施工,吊装和焊接时尽量给予适当保护,减少损伤,减轻修补工作量。

四、全装置焊接安装完成后整体防腐

(1) 装置焊接安装后,手工将焊道清理。
(2) 对焊道和碰伤处修补底漆和中层云铁漆。
(3) 全装置修补后,云铁漆层完整无漏损处,按甲方要求的颜色刷涂或喷涂彩色环氧面漆两遍,每遍间隔时间16小时以上(以前遍表干为准)每遍厚度≥60µm。

五、质量检查 按SY/T0319-98标准验收

1. 表观检查,全装置防腐层均匀,无漏涂。
2. 厚度检查,平均厚度在200µm,最小厚度180µm.

分享按钮
